Werkzeug:
1. 2 kleine Schraubendreher (der kleinste und der zweitkleinste aus einem Feinmechanik-Set)
2. Seitenschneider
3. Lötkolben
Material:
1. 2 Widerstände 10..15 kOhm, 0,1 W (0,25 W geht auch evtl. mit Platzproblemen)
2. etwas Lötzinn
3. zwei Stückchen Schrumpfschlauch zum Isolieren
Als erstes wird das Steckergehäuse auseinander genommen. Dazu mit dem kleineren Schraubendreher die 4 Plastikhaken (1) sehr vorsichtig aushebeln und gleichzeitig mit dem größeren Schraubendreher das Gehäuse spreizen (2).
Vorsicht, die Haken brechen sehr leicht ab!
Der Stecker (12 Pin Lumberg) hat folgende Belegung:
Pin 2 – Ground,
Pin 3 – Data Tx (bezogen aufs Handy),
Pin 4 – Data Rx (bezogen aufs Handy).
Die anderen Pins sind nicht belegt.

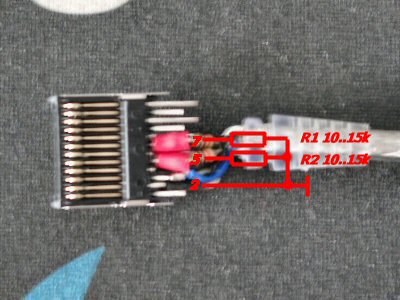

Damit das Kabel als Original-Siemens-Zubehör erkannt wird, müssen noch 2 weiteren wichtigen Pins beschaltet werden.
Pin 5 – Accesory Data,
Pin 7 – Accesory Clock
Zum Glück müssen mit dem Zubehör keine Daten ausgetauscht werden. Es reicht, wenn diese Pins durch Pulldown-Widerstände auf Ground (Pin 2) gezogen werden. 10 bis 15 kOhm Widerstände eignen sich hervorragend dazu.

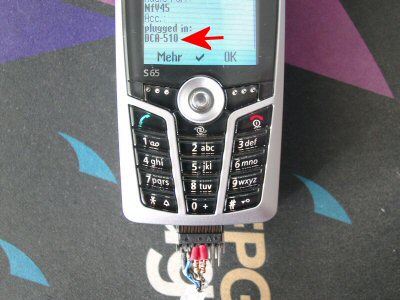

Alles gut mit Schrumpfschlauch isolieren, zum Testen das Kabel an den PC und an das Handy anschließen. Danach *#06# am Handy eintippen, „Mehr“ drücken und mit dem Joystick runter scrollen, bis „Acc:“ zu sehen ist.
Wenn darunter fett gedruckt eine Kabelbezeichnung wie z.B.: DCA-510 auftaucht, dann ist alles in bester Ordnung.
Die Original Steckerbelegung der X65 findet Ihr hier: Steckerbelegung x65
Diese Anleitung zum Umbau eines (USB/COM) NoName-Kabels für die Siemens X65er-Handys stammt von Robert Koch, vielen Dank dafür.
